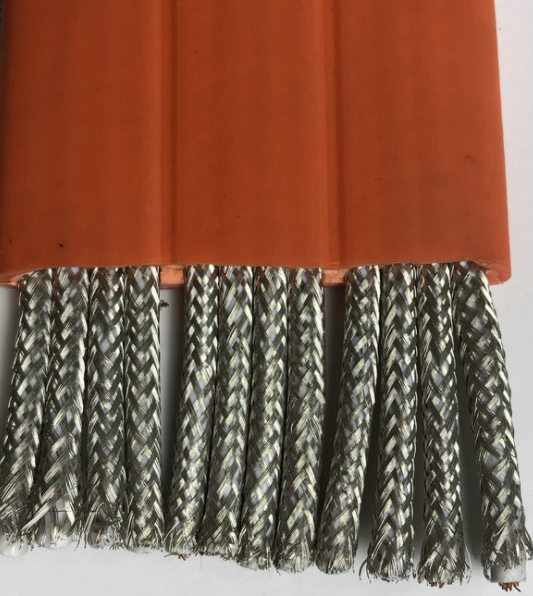

扁平軟電纜YGGP1B YGVFB
產品用途
扁平軟電纜YGGP1B YGVFB適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。
扁平軟電纜YGGP1B YGVFB使用特xing
1. 交流額定電壓U0/U：450/750V、0.6/1kV和6/10kV
2. 導體線芯工作溫度：（丁硅）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡膠扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 電纜經50000次彎曲：線芯不斷裂。
4. 彎曲半徑：不小于電纜厚度（小邊長度）的10倍。
5. 加強型扁電纜能承受較大拉力（根據客戶要求，抗拉力可設計為300N～8000N）
扁平軟電纜YGGP1B YGVFB技術指標
1. 導電線芯20℃大直流電阻值
導體標稱 截面積 mm2 | 20℃時大 直流電阻 Ω/km | 導體標稱 截面積 mm2 | 20℃時大 直流電阻 Ω/km | 導體標稱 截面積 mm2 | 20℃時大 直流電阻 Ω/km |
1.0 1.5 2.5 4 6 10 | 19.5 13.3 7.98 4.95 3.30 1.91 | 16 25 35 50 70 95 | 1.21 0.780 0.554 0.386 0.272 0.206 | 120 150 185 240 300 | 0.161 0.129 0.106 0.0801 0.0641 |
2. 不同環境溫度載流量校正系數
-20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 |
20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
3. 成品電纜耐壓試驗：額定電壓450/750V及以下，經交流50Hz、3kV試驗5min不擊穿；額定電壓0.6/1kV，經交流50Hz、3.5kV試驗5min不擊穿；額定電壓6kV，經交流50Hz、21kV試驗5min不擊穿。
4. 阻燃型電纜的阻燃性能符合GB/T 18380規定的燃燒試驗。
5. 絕緣及護套小抗拉強度：硅橡膠、乙丙絕緣6N/mm2、聚氯乙烯絕緣10N/mm2；絕緣及護套小斷裂伸長率：150%；-40℃低溫小伸長率：20%。
基本型號及說明
表1 型號及名稱
型 號 | 名 稱 |
YVVFB | 多股細銅絲絞合聚氯乙烯絕緣，丁硅聚氯乙烯復合物護套扁平軟電纜 |
YFFB | 多股細銅絲絞合丁硅彈性體復合物絕緣丁硅彈性體復合物護套扁平軟電纜 |
YVVB | 多股細銅絲絞合聚氯乙烯絕緣，聚氯乙烯護套扁平軟電纜 |
YVGB | 多股細銅絲絞合聚氯乙烯絕緣，硅橡膠護套扁平軟電纜 |
YGGB | 多股細銅絲絞合硅橡膠絕緣，硅橡膠護套扁平軟電纜 |
YGVFB | 多股細銅絲絞合硅橡膠絕緣，丁硅聚氯乙烯復合物護套扁平軟電纜 |
YGVB | 多股細銅絲絞合硅橡膠絕緣， 聚氯乙烯護套扁平軟電纜 |
YGCB | 多股細銅絲絞合硅橡膠絕緣，重型硅橡膠護套扁平軟電纜 |
YEVFB | 多股細銅絲絞合乙丙橡膠絕緣，丁硅聚氯乙烯復合物護套扁平軟電纜 |
ZR-YVVFB | 多股細銅絲絞合聚氯乙烯絕緣，丁硅聚氯乙烯復合物護套阻燃扁平軟電纜 |
YVVFB—J | 多股細銅絲絞合聚氯乙烯絕緣，丁硅聚氯乙烯復合物護套加強型扁平軟電纜 |
YGGP1B | 多股細銅絲絞合硅橡膠絕緣，鍍錫銅絲編織屏蔽，硅橡膠護套扁平軟電纜 |
備注：本表只列舉主要型號，電纜可以根據阻燃（ZR）、耐火（NH）、加強型（—J）、屏蔽型（P、P1、P2、P3）等演變出更多派生型號。
表2 代號和含義
代號
| ZR | NH | Y | V | G | E | VF |
含義
| 阻燃
| 耐火
| 移動
| 聚氯乙烯
| 硅橡膠
| 乙丙橡膠
| 丁硅PVC
|
代號 | C | B | J | P | P1 | P2 | P3 |
含義 | 重型 | 扁平 | 加強型 | 銅絲編織 | 鍍錫銅絲編織 | 銅帶 | 鋁塑復合帶 |
備注：加強型(—J)，根據客戶要求，可設計其他類型特種電纜。
- 聚氯乙烯絕緣扁平軟電纜YVVB
- （2）硅橡膠絕緣扁平軟電纜YGCB
- （3）硅橡膠絕緣扁平軟電纜YGVFB
