進口氟塑料絕緣控制電纜
- 產品介紹及技術參數
一：產品特點及用途
進口氟塑料絕緣控制電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等性能，適合冶金、電力、石化等行業。
二：進口氟塑料絕緣控制電纜產品執行標準：執行企業標準.阻燃耐火特性試驗執行GB12666-90標準
三：進口氟塑料絕緣控制電纜使用特性
1.交流額定電壓：U0/U 450/750KV
2.***高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3.***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4.電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5.電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
氟塑料絕緣和護套電纜***小為電纜外徑的8倍
四：基本型號及名稱
(ZR192-)KFF | 氟46(進口PFA)絕緣和護套控制電纜 |
(ZR192-)KFFP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜 |
(ZR192-)KFFR | 氟46(進口PFA)絕緣和護套控制軟電纜 |
(ZR192-)KFF22 | 氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜 |

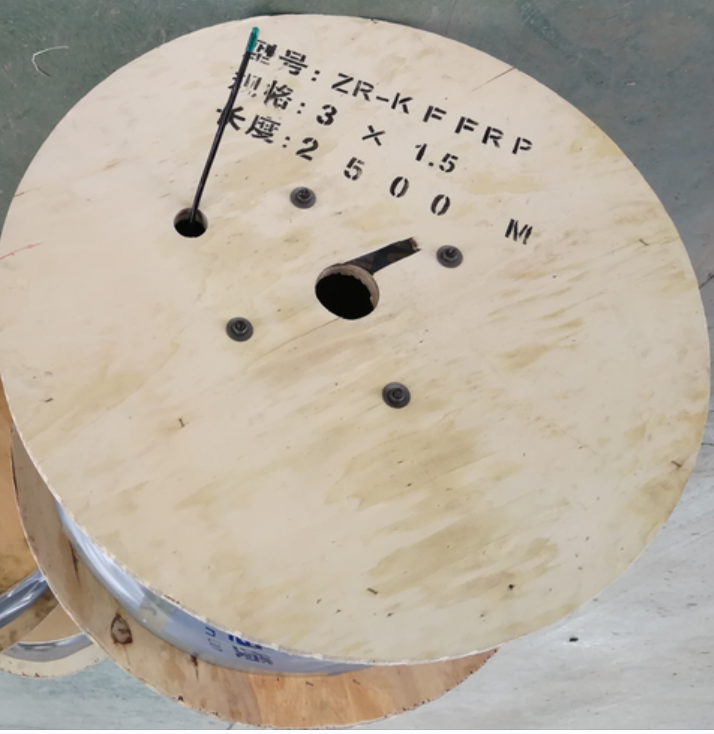

(ZR192-)KFFRP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜 |
(ZR192-)KFFP1 | 氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜 |
(ZR192-)KFFP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜 |
(ZR192-)KFFRP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜 |
(ZR192-)KFV | 氟46(進口PFA)絕緣聚氯乙烯護套控制電纜 |
(ZR192-)KFVR | 氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜 |

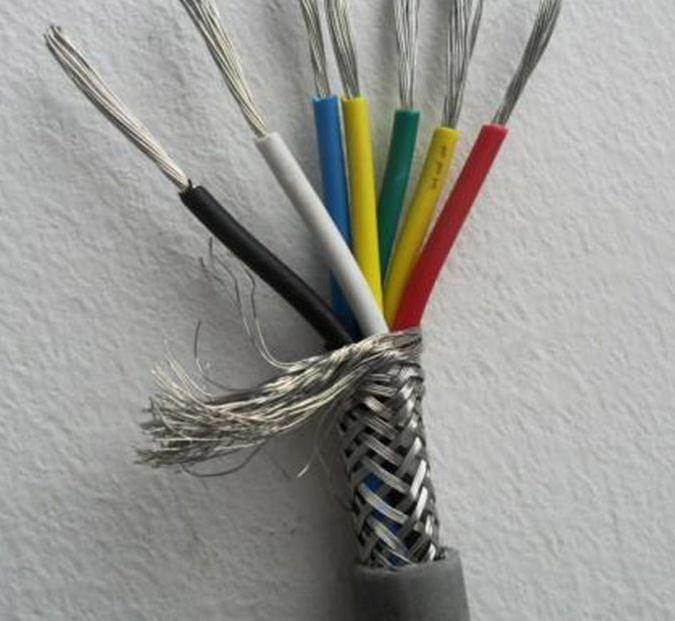

(ZR192-)KFVP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
(ZR192-)KFVRP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
(ZR192-)KFVP2 | 氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜 |
(ZR192-)KFV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜 |
(ZR192-)KFRV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜 |
(ZR192-)KFVP2-22 | 氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
(ZR192-)KFGR(YGC-KF46R) | 氟46(進口PFA)絕緣硅橡膠護套控制軟電纜 |
(ZR192-)KFGPR(YGC-KF46RP) | 氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五： 進口氟塑料絕緣控制電纜代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | K | 控制電纜 |
絕緣材料 | F | 聚全氟乙丙烯(F46)***高工作溫度200℃ |
可溶性聚四氟乙烯(PFA)***高為260℃(型號前加ZR192) | ||
護套材料 | F | 聚全氟乙丙烯(F46)***高工作溫度200℃ |
可溶性聚四氟乙烯(PFA)***高為260℃(型號前加ZR192) | ||
V | 聚氯乙烯 | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3
2.20℃時絕緣電阻不小于500MΩ/KM
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
