一：產品特點及用途
聚氯乙烯絕緣護套控制電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：產品執行標準：聚氯乙烯絕緣護套控制電纜執行GB9330-88，阻燃性能試驗執行GB12666-90標準
三：聚氯乙烯絕緣護套控制電纜使用特性
1. 交流額定電壓：U0/U 450/750KV
2. ***高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3. ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4. 電纜安裝敷設溫度應不低于0℃。
5. 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：基本型號及名稱

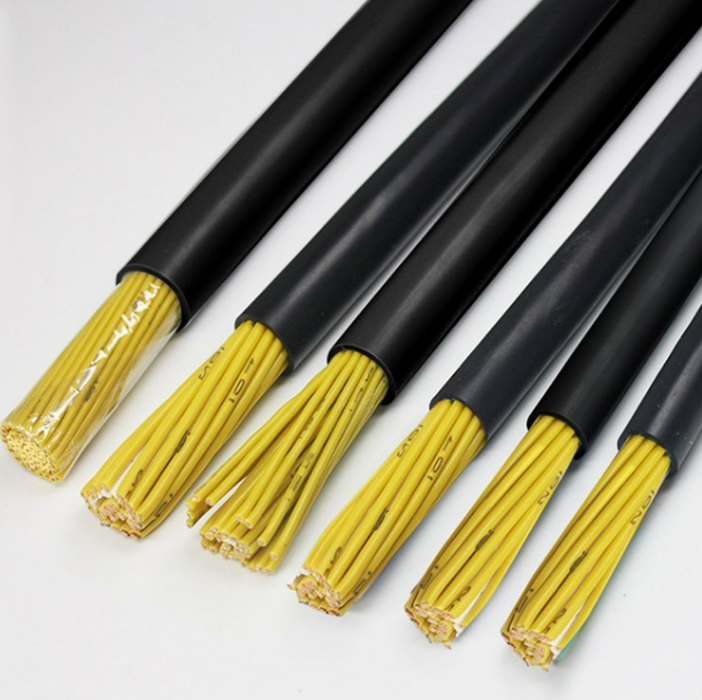

1.聚氯乙烯絕緣和護套控制電纜

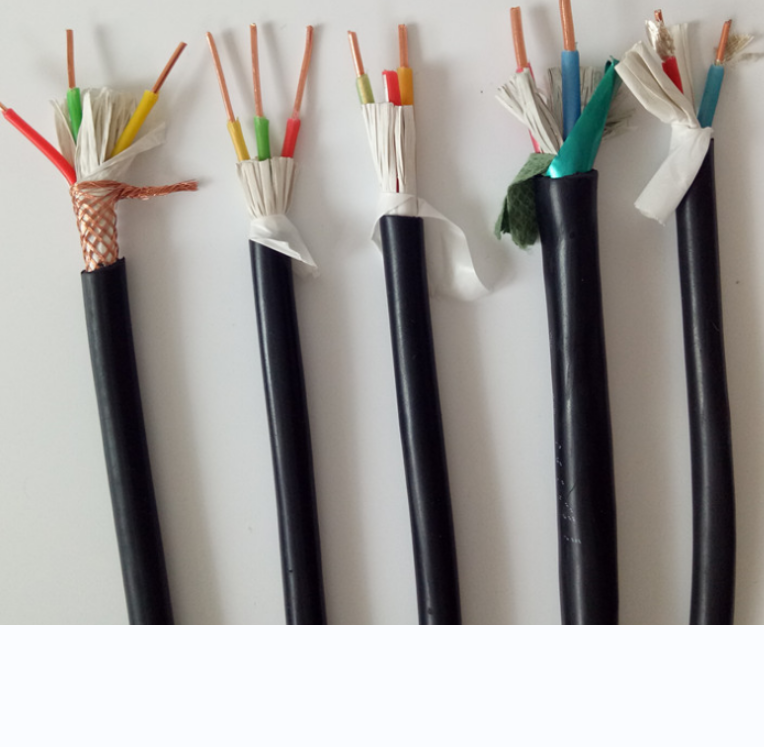

KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | K | 控制電纜 |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯 | |
YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
YJ | 交聯聚乙烯 | |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
YD | 低煙無鹵聚烯烴 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：聚氯乙烯絕緣護套控制電纜主要技術指標
1. 成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。
2. 絕緣電阻及絕緣標稱厚度符合下表規定：
標稱截面(mm2) | 絕緣標稱厚度 | 絕緣電阻(MΩ/KM) | |
20℃ | 70℃ | ||
0.5 | 0.6 | 13 | 0.013 |
0.75 | 0.6 | 12 | 0.12 |
1.0 | 0.6 | 11 | 0.011 |
1.5 | 0.7 | 11 | 0.011 |
2.5 | 0.8 | 10 | 0.010 |
4 | 0.8 | 8.5 | 0.0085 |
6 | 0.8 | 7 | 0.0070 |
10 | 1.0 | 6.5 | 0.0065 |
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
