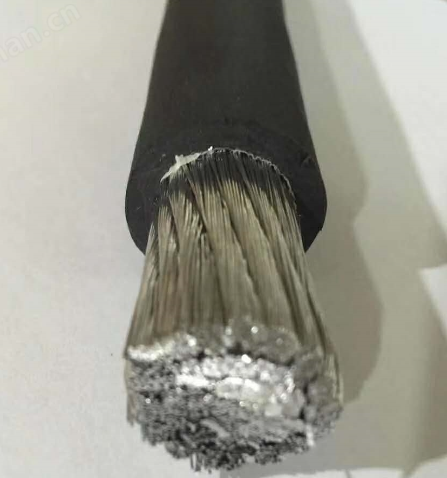

無線電裝置用軟電纜SBH SBHF
無線電裝置用軟電纜SBH SBHF適用于各種移動場合下的電器、儀表和電子設備及自動化裝置用電纜。具有電氣性能優化、抗老化、耐寒等性能，在低溫條件下能保持良好的柔軟性，其中部分型號具有屏蔽性，采用鍍錫銅屏蔽，均衡電場。
無線電裝置用軟電纜SBH SBHF適用于各種移動場合下的電器、儀表和電子設備及自動化裝置用電纜。具有電氣性能優化、抗老化、耐寒等性能，在低溫條件下能保持良好的柔軟性，其中部分型號具有屏蔽性，采用鍍錫銅屏蔽，均衡電場。
無線電裝置用軟電纜SBH SBHF產品特性：
1、 工作溫度-40℃~+70℃；
2、 額定電壓為250V、500V；
3、 zui小彎曲半徑：不小于電纜外徑的4倍
產品名稱型號及規格
型號 | 產品名稱 | 用途 | 導體長期允許 | 額定電壓 | 標稱截面 |
SBH | 鍍錫導體，天然丁苯絕緣及護套無線電裝置用電纜 | 適用于額定電壓300/500V及以下電源和無線電裝置設備連接用電纜 | -40 ~ 65 | 300/300 300/500 | 0.3 ~ 10 |
SBHP | 鍍錫導體，天然丁苯絕緣及護套金屬屏蔽無線電裝置用電纜 | ||||
SBHF | 鍍錫導體，天然丁苯絕緣氯丁護套無線電裝置用電纜 | ||||
SBHFP | 鍍錫導體，天然丁苯絕緣氯丁護套金屬屏蔽無線電裝置用電纜 |
型號 | 額定電壓 | 芯數 | 截面 |
SBH、SBHP | 250V、500V | 1~37芯 | 0.5~10mm2 |
SBHF、SBHFP | 250V、500V | 1~37芯 | 0.5~10mm2 |
300/300V無線電裝置用電纜結構/尺寸表
規格 | 導體結構 | 電纜外徑 | 參考重量 | ||||
SBH | SBHF | SBH | SBHF | SBHP | SBHFP | ||
1X0.3 | 16/0.15 | 5.4 | 7.4 | 30 | 32 | 62 | 64 |
1X0.5 | 16/0.20 | 5.7 | 7.7 | 35 | 36 | 67 | 68 |
1X0.75 | 24/0.20 | 5.9 | 7.9 | 40 | 41 | 71 | 73 |
1X1.0 | 32/0.20 | 6.1 | 8.1 | 43 | 45 | 75 | 77 |
1X1.5 | 48/0.20 | 6.4 | 8.4 | 53 | 55 | 87 | 89 |
1X2.5 | 19/0.41 | 6.9 | 8.9 | 63 | 66 | 105 | 107 |
1X4 | 49/0.32 | 7.8 | 9.8 | 86 | 89 | 126 | 129 |
1X6 | 49/0.39 | 8.5 | 10.5 | 110 | 113 | 160 | 163 |
1X10 | 49/0.52 | 10.2 | 12.2 | 163 | 166 | 214 | 217 |
2X0.3 | 16/0.15 | 8.2 | 10.2 | 53 | 56 | 98 | 101 |
2X0.5 | 16/0.20 | 8.7 | 10.7 | 62 | 65 | 108 | 110 |
2X0.75 | 24/0.20 | 9.2 | 11.2 | 76 | 79 | 121 | 124 |
2X1.0 | 32/0.20 | 9.5 | 11.5 | 84 | 87 | 129 | 133 |
2X1.5 | 48/0.20 | 10.2 | 12.2 | 102 | 106 | 151 | 156 |
2X2.5 | 19/0.41 | 11.1 | 13.1 | 132 | 136 | 185 | 189 |
2X4 | 49/0.32 | 12.9 | 14.9 | 181 | 186 | 260 | 265 |
2X6 | 49/0.39 | 15.4 | 17.4 | 264 | 277 | 351 | 364 |
2X10 | 49/0.52 | 18.9 | 20.9 | 414 | 429 | 528 | 543 |
