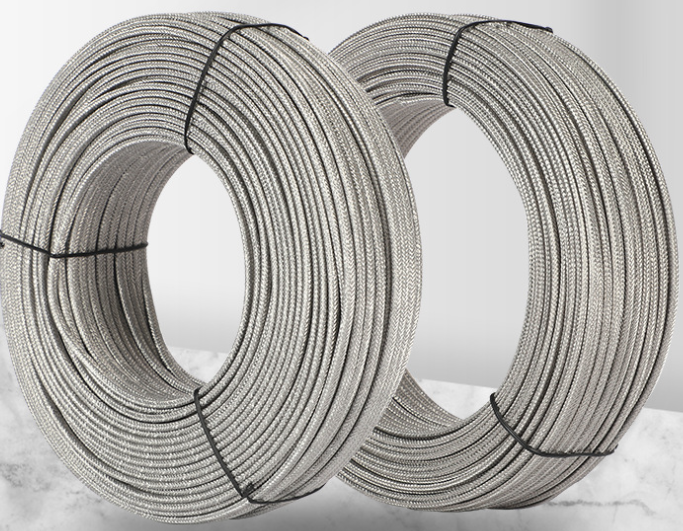

高溫補償導線NC-HBB NC-HFF

高溫補償導線NC-HBB NC-HFF一、產品特性：1、額定電壓：無要求2、工作溫度：-25～+200℃3、導 體：實芯或絞合合金絲4、絕緣：聚氯乙烯/聚四氟乙烯5、護套：聚氯乙烯/聚四氟乙烯/無

在線咨詢全國熱線
18855017299

一、產品特性：
1、額定電壓：無要求
2、工作溫度：-25～+200℃
3、導 體：實芯或絞合合金絲
4、絕緣：聚氯乙烯/聚四氟乙烯
5、護套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏色：紅/黃/蘭/白/黑/灰/棕等
二、特點/用途：
熱電偶用補償導線它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

三、型號、名稱及配用熱電偶：

型號	名稱	配用熱電偶	熱電偶分度號	產品用型號含義
SC或RC	銅 - 銅鎳 0.6 補償型導線	鉑銠 10- 鉑熱電偶鉑銠 13- 鉑熱電偶	S或R	S- 表示熱電特性允差為精密級補償導線； P- 表示有屏蔽層的補償導線； G- 表示一般用補償導線； V- 聚氯乙烯材料（ PVC ）； H- 表示耐熱用補償導線； F- 聚四氟乙烯材料； R- 表示多股補償導線； B- 無堿玻璃絲材料
KCA KCB KX	鐵 - 銅鎳 22 補償型導線銅 - 銅鎳 40 補償型導線鎳鉻 10- 鎳硅 3 延長型導線	鎳鉻 - 鎳硅熱電偶	K
NC NX	鐵 - 銅鎳 18 補償型導線鎳鉻 14- 鎳硅延長型導線	鎳鉻硅 - 鎳硅熱電偶	N
EX	鎳鉻 10- 銅鎳 45 延長型導線	鎳鉻 - 銅鎳熱電偶	E
JX	鐵 - 銅鎳 45 延長型導線	鐵 - 銅鎳熱電偶	J
TX	銅 - 銅鎳 45 延長型導線	銅 - 康銅熱電偶	T

四、產品規格：

線芯型式	線芯標稱截面（mm2）	線芯股數	合金絲單線直徑（ mm ）
單股線芯	0.2 0.5 1.0 1.5 2.5	1 1 1 1 1	0.52 0.80 1.13 1.37 1.76
多股線芯（軟線）	0.2 0.5 1.0 1.5 2.5	7 7 7 7 19	0.20 0.30 0.43 0.52 0.41

五、產品結構尺寸：

使用分類	線芯標稱截面（mm2）	絕緣層標稱厚度	護套標稱厚度	補償導線***大外徑
使用分類	線芯標稱截面（mm2）	絕緣層標稱厚度	護套標稱厚度	單股線芯	多股軟線芯
一般用	0.2 0.5 1.0 1.5 2.5	0.4 0.3 0.7 0.7 0.7	0.7 0.8 1.0 1.0 1.0	3.0 × 4.6 3.7 × 6.4 5.0 × 7.7 5.2 × 8.3 5.7 × 9.3	3.1 × 4.8 3.9 × 6.6 5.1 × 8.0 5.5 × 8.7 5.9 × 9.8
耐熱用	0.2 0.5 1.0 1.5 2.5	0.4 0.4 0.4 0.4 0.4	0.3 0.3 0.3 0.3 0.3	2.3 × 4.0 2.6 × 4.6 3.0 × 5.3 3.2 × 5.8 3.6 × 6.7	2.4 × 4.2 2.8 × 4.8 3.1 × 5.6 3.4 × 6.2 4.0 × 7.3

六、20℃時往復電阻值：

補償導線型號	線芯標稱截面（mm2）
補償導線型號	0.2	0.5	1.0	1.5	2.5
SC 或 RC KCA KCB KX EX JX TX NC NX	0.25 3.50 2.60 5.50 6.25 3.25 2.60 3.75 7.15	0.10 1.40 1.04 2.20 2.50 1.30 1.04 1.50 2.86	0.05 0.70 0.52 1.10 1.25 0.65 0.52 0.75 1.43	0.03 0.47 0.35 0.73 0.73 0.43 0.35 0.50 0.95	0.02 0.28 0.21 0.44 0.50 0.26 0.21 0.30 0.57

七.規格結構及技術參數：

型號	規格	導體正極	導體負極	正極顏色	負極顏色	絕緣	備注
NC-VV	2*0.50mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC
NC-VV	2*0.75mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC
NC-VV	2*1.00mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC
NC-VV	2*1.50mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC
NC-VVP	2*0.50mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC	帶屏蔽
NC-VVP	2*0.75mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC	帶屏蔽
NC-VVP	2*1.50mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC	帶屏蔽
NC-VVP	2*1.00mm2	鐵	銅鎳	紅色	橙色	聚氯乙烯PVC	帶屏蔽
NC-HFF	2*0.50mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP
NC-HFF	2*0.75mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP
NC-HFF	2*1.00mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP
NC-HFF	2*1.50mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP
NC-HFFP	2*0.50mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP	帶屏蔽
NC-HFFP	2*0.75mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP	帶屏蔽
NC-HFFP	2*1.00mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP	帶屏蔽
NC-HFFP	2*1.50mm2	鐵	銅鎳	紅色	橙色	氟塑料FEP	帶屏蔽
NC-HBB	2*0.50mm2	鐵	銅鎳	紅色	橙色	玻璃纖維
NC-HBB	2*0.75mm2	鐵	銅鎳	紅色	橙色	玻璃纖維
NC-HBB	2*1.00mm2	鐵	銅鎳	紅色	橙色	玻璃纖維
NC-HBB	2*1.50mm2	鐵	銅鎳	紅色	橙色	玻璃纖維
注：以上規格參考數據，詳情說明，可以訂做
