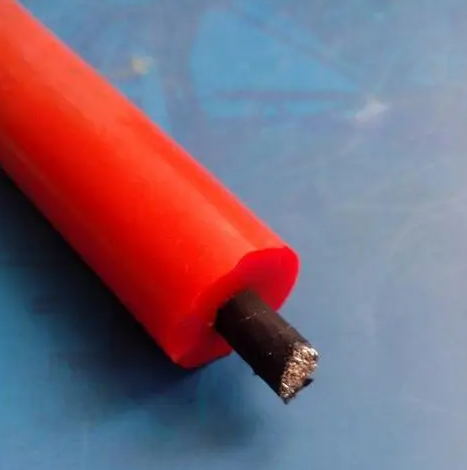

電機繞組引接軟電纜JG

☆常規屬性：

電機繞組引接軟電纜JG采用柔性精煉無氧鍍錫軟銅絲為導體，高彈性硅橡膠絕緣層，具有耐高溫、防水、耐寒、耐磨、耐臭氧、耐酸堿、耐油污、耐溶劑和耐氣候老化等優點，并且滿足RoHS等特殊要求。

☆電機繞組引接軟電纜JG適用范圍：

產品可用于額定電壓10kV及以下各類電機，電器繞組連接并引出機殼或繞組與機殼上的固定連接使用。

①導體：柔性精煉無氧鍍錫軟銅絲，滿足GB/T 3956-2008標準。

②隔離層：由合適材料制成的隔離層。

③絕緣：高彈性硅橡膠絕緣，滿足JB/T 6213.4-2006標準中6.2條規定。

絕緣層默認為紅色，也可按客戶指定要求擇色

表面打印：產品型號、額定電壓、標稱截面、公司名稱及生產班號等連續標志

☆技術參數：

結構參數，產品近似重量與導體電阻··································參見表1

檢測····························································································參見表2

☆運行狀態：

連續運行導體***高工作溫度 ··················································+ 180℃（固定敷設）；

導體短時允許***高 ···································································+ 250℃/ 5s；

交流額定電壓U·········································································500V、1000V、3000V、6000V、10000V；

電纜***低運行溫度 ····································································-50℃（固定敷設）；

……………………………………………………-35℃（移動敷設）；

***小允許彎曲半徑 ······································································4×D（D為電纜外徑）；

電壓測試：

熱效應預熱溫度250℃、48小時，經180°彎曲、工頻電壓檢驗無擊穿；

耐溶劑預熱溫度250℃、24小時，烘培溫度250℃、24小時，經180°彎曲、工頻電壓檢驗無擊穿；

耐浸漬漆預熱溫度250℃、24小時，烘培溫度250℃、16小時，經180°彎曲、工頻電壓檢驗無擊穿；

☆電纜參照執行以下標準規定：

JB/T 6213.1-2006《電機繞組引接軟電纜和軟線，第一部分：一般規定》

JB/T 6213.4-2006《電機繞組引接軟電纜和軟線，第四部分：連續運行導體***高溫度為180℃的軟電纜和軟線》

GB/T 3956-2008《電纜的導體》

GB/T 2951-2008《電纜和光纜絕緣和護套材料通用試驗方法》

GB/T 3048-2007《電線電纜電性能試驗方法》

GB/T 4909-2009《裸電線試驗方法》

GB/T 6995-2008《電線電纜識別標志方法》

GB/T 12706-2002《額定電壓1kV（ U  = 1.2kV）到35kv（U  = 40.5kV）擠包絕緣電力電纜及附件第2部分：額定電壓6kV（U = 7.2kV）到30kV（U  = 36Kv）電纜》附錄C

RoHS指令：關于在電子電氣設備中限制使用某些有害物質的歐盟議會和歐盟理事會第2011/65 / EU附錄Ⅱ的修正指令（EU）2015/863

☆電纜通過以下標準的測試要求：

JB / T 6213.4-2006《電機繞組引接軟電纜和軟線，第四部分：連續運行導體***高溫度為180℃的軟電纜和軟線》

RoHS指令：關于在電子電氣設備中限制使用某些有害物質的歐盟議會和歐盟理事會第2011/65 / EU附錄Ⅱ的修正指令（EU）2015/863
