低煙無鹵屏蔽電纜WDZN-KYYRP12-3*1.5mm2
低煙無鹵屏蔽電纜WDZN-KYYRP12-3*1.5mm2適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。

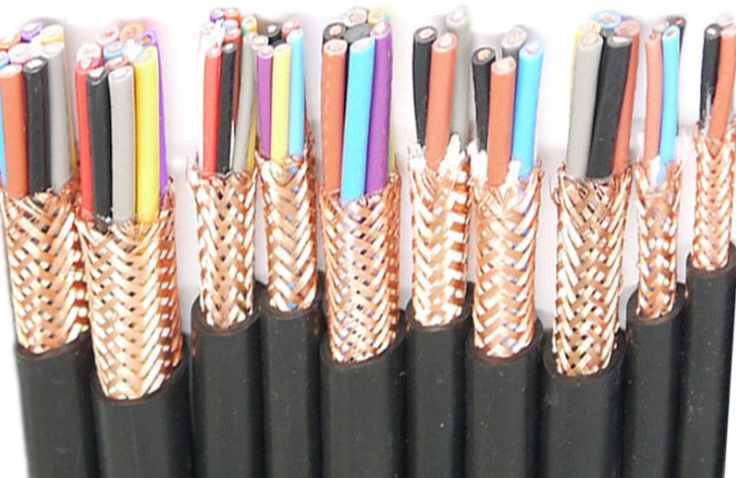

一. 低煙無鹵屏蔽電纜WDZN-KYYRP12-3*1.5mm2產品結構：
導線：導體符合GB/T3956第1種和第2種絞合導體
絕緣：固定敷設用硬結構電纜PVC/A型聚氯乙烯絕緣
顏色代碼:絕緣線芯(五芯以上）采用黑色數字白色號碼編號時，由內層到外層從1始,按自然數序順時針方向排列。帶有黃綠組合絕緣線芯放在***外層
芯線結構:允許填滿芯線之間的空隙,成纜允許并包有隔離層(PP帶或無紡布包裹).但不會粘連絕緣線芯
屏蔽編織:編織用圓銅線或鍍錫圓銅線
護套顏色:ST1聚氯乙烯護套黑色(RAL9005)或灰色(RAL7001)
應用標準:GB9330.2
二. 低煙無鹵屏蔽電纜WDZN-KYYRP12-3*1.5mm2技術參數：
額定電壓：U0/U 450/750V
測試電壓：絕緣厚度≤0.6mm:2000V,絕緣厚度≥0.6mm:2500V 外被測試:3000V
***小彎曲半徑 固定敷設：-10℃至+70℃
移動安裝：-5℃至+70℃
抗輻射強度：8×107cJ/kg
阻燃性：通過GB/T18380阻燃測試
耐化學性：參見耐化學性附表
三. 低煙無鹵屏蔽電纜WDZN-KYYRP12-3*1.5mm2主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
電纜外徑 D（mm）透光率（%）≥電纜外徑 D（mm）透光率（%）≥D>40705
3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm
四、型號名稱
|
型號 |
名稱 |
|
WDZ－KYY |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜 |
|
WDZ－KYYR |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜 |
|
WDZ－KYYP |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜 |
|
WDZ－KYYRP |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜 |
|
WDZ－KYYP12 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲，銅帶雙屏蔽控制電纜 |
|
WDZ－KYYRP12 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲，銅帶雙屏蔽控制電纜 |
|
WDZ－KYY-22 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜 |
|
WDZ－KYYP22 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
|
WDZ－KYYP2-22 |
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 |
|
