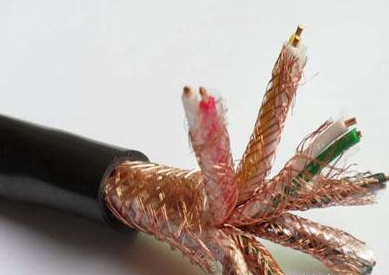

低煙無鹵屏蔽電纜-WDZ- DJYPV(R)P WDZ- DJYP3V(R)P3
一：低煙無鹵屏蔽電纜產品特點及用途
低煙無鹵屏蔽電纜-WDZ- DJYPV(R)P適用于交流U0/U為300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。
二：低煙無鹵屏蔽電纜產品執行標準
Q/CL04-2003(等效采用英國BS5308標準)
阻燃性能試驗執行GB12666-90標準
三：低煙無鹵屏蔽電纜使用特性
1．交流額定電壓：U0/U 300/500KV
2．高工作溫度：聚乙烯J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3．低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4．電纜安裝敷設溫度應不低于0℃。
5．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：低煙無鹵屏蔽電纜-WDZ- DJYPV(R)P基本型號及M稱
1．聚乙烯J緣低煙無鹵護套計算機用屏蔽電纜(包括DCS電纜)
WDZ-DJYV(R)P | 聚乙烯J緣銅絲編織總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYPV(R) | 聚乙烯J緣銅絲編織分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYPV(R)P | 聚乙烯J緣銅絲編織分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYV(R)P2 | 聚乙烯J緣銅帶繞包總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYP2V(R) | 聚乙烯J緣銅帶繞包分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYP2V(R)P2 | 聚乙烯J緣銅帶繞包分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYV(R)P3 | 聚乙烯J緣鋁塑復合帶繞包總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJYP3V(R) | 聚乙烯J緣鋁塑復合帶繞包分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYP3V(R)P3 | 聚乙烯J緣鋁塑復合帶繞包分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ- DJYVP(R)22 | 聚乙烯J緣銅絲編織總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ- DJYP(R)V22 | 聚乙烯J緣銅絲編織分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ- DJYPV(R)P22 | 聚乙烯J緣銅絲編織分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ- DJYV(R)P2-22 | 聚乙烯J緣銅帶繞包總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJYP2V(R)22 | 聚乙烯J緣銅帶繞包分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ- DJYP2V(R)P2-22 | 聚乙烯J緣銅帶繞包分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ- DJYVP3(R)-22 | 聚乙烯J緣鋁塑復合帶繞包總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ- DJYP3V(R)22 | 聚乙烯J緣鋁塑復合帶繞包分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -JYP3V(R)P3-22 | 聚乙烯J緣鋁塑復合帶繞包分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 | |
2．聚氯乙烯J緣低煙無鹵護套計算機用屏蔽電纜(包括DCS電纜)
WDZ -DJVV(R)P | 聚氯乙烯J緣銅絲編織總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVPV(R) | 聚氯乙烯J緣銅絲編織分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVPV(R)P | 聚氯乙烯J緣銅絲編織分屏總屏低煙無鹵烯護套計算機用屏蔽(軟)電纜 |
WDZ -DJVV(R)P2 | 聚氯乙烯J緣銅帶繞包總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVP2V(R) | 聚氯乙烯J緣銅帶繞包分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVP2V(R)P2 | 聚氯乙烯J緣銅帶繞包分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVV(R)P3 | 聚氯乙烯J緣鋁塑復合帶繞包總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVP3V(R) | 聚氯乙烯J緣鋁塑復合帶繞包分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVP3V(R)P3 | 聚氯乙烯J緣鋁塑復合帶繞包分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
WDZ -DJVV(R)P22 | 聚氯乙烯J緣銅絲編織總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVPV(R)22 | 聚氯乙烯J緣銅絲編織分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVPV(R)P22 | 聚氯乙烯J緣銅絲編織分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVV(R)P2-22 | 聚氯乙烯J緣銅帶繞包總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVP2V(R)22 | 聚氯乙烯J緣銅帶繞包分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVP2V(R)P2-22 | 聚氯乙烯J緣銅帶繞包分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVV(R)P3-22 | 聚氯乙烯J緣鋁塑復合帶繞包總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVP3V(R)22 | 聚氯乙烯J緣鋁塑復合帶繞包分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
WDZ -DJVP3V(R)P3-22 | 聚氯乙烯J緣鋁塑復合帶繞包分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 | |
3．交聯聚乙烯J緣低煙無鹵護套計算機用屏蔽電纜(包括DCS電纜)
DJYJV(R)P | 交聯聚乙烯J緣銅絲編織總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJPV(R) | 交聯聚乙烯J緣銅絲編織分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJPV(R)P | 交聯聚乙烯J緣銅絲編織分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJV(R)P2 | 交聯聚乙烯J緣銅帶繞包總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJP2V(R) | 交聯聚乙烯J緣銅帶繞包分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJP2V(R)P2 | 交聯聚乙烯J緣銅帶繞包分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJV(R)P3 | 交聯聚乙烯J緣鋁塑復合帶繞包總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJP3V(R) | 交聯聚乙烯J緣鋁塑復合帶繞包分屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJP3V(R)P3 | 交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏低煙無鹵護套計算機用屏蔽(軟)電纜 |
DJYJV(R)P22 | 交聯聚乙烯J緣銅絲編織總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJPV(R)22 | 交聯聚乙烯J緣銅絲編織分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJPV(R)P22 | 交聯聚乙烯J緣銅絲編織分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJV(R)P2-22 | 交聯聚乙烯J緣銅帶繞包總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJP2V(R)22 | 交聯聚乙烯J緣銅帶繞包分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJP2V(R)P2-22 | 交聯聚乙烯J緣銅帶繞包分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJV(R)P3-22 | 交聯聚乙烯J緣鋁塑復合帶繞包總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJP3V(R)22 | 交聯聚乙烯J緣鋁塑復合帶繞包分屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
DJYJP3V(R)P3-22 | 交聯交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏低煙無鹵護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 | |
4．低煙無鹵阻燃聚烯烴J緣和護套計算機用屏蔽電纜(包括DCS電纜)
DJYDYD(R)P | 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏計算機用屏蔽(軟)電纜 |
DJYDPYD(R) | 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜 |
DJYDPYD(R)P | 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)電纜 |
DJYDYD(R)P2 | 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜 |
DJYDP2YD(R) | 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜 |
DJYDP2YD(R)P2 | 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟)電纜 |
DJYDYD(R)P3 | 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏計算機用屏蔽(軟)電纜 |
DJYDP3YD(R) | 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏計算機用屏蔽(軟)電纜 |
DJYDP3YD(R)P3 | 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽(軟)電纜 |
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 | |
五：代號M稱和含義
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C阻燃 |
系列代號 | DJ | 計算機屏蔽電纜(包括DCS電纜) |
J緣材料 | Y | 聚乙烯 |
YJ | 交聯聚乙烯 | |
YD | 低煙無鹵阻燃聚烯烴 | |
V | 聚氯乙烯 | |
VD | 低煙低鹵聚氯乙烯 | |
護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
V | 聚氯乙烯 | |
VD | 低煙低鹵聚氯乙烯 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
性能項目 | 單位 | 指標 | |
聚乙烯 | 聚氯乙烯 | ||
J緣電阻(20℃) | Ω/KM | 5000 | 25 |
工作電容 | PF/m | ≤90 | ≤200 |
對絞組之間電容不平衡(1Kz) | PF/m | ≤1 | / |
試驗電壓 | V | 2000V/1min | |
阻燃特性 | 符合GB12666.5-90要求，A或B類 | ||
