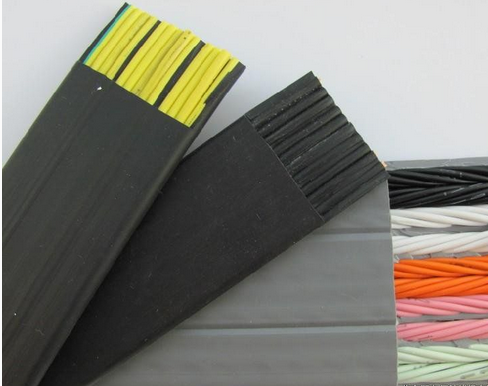

一. YB YBF YBZ扁平軟電纜結構特點：YB, YBF, YBZ扁平軟電纜是按照Q1320282、AQ001-91標準組織銷售，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，YB, YBF, YBZ扁平軟電纜
特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。
二. YB YBF YBZ扁平軟電纜導電線芯采用軟結構，確保電纜柔軟性能好。J緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。J緣線芯分色，為敷設安裝提供方便。扁平電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
三, YB YBF YBZ扁平軟電纜的型號,M稱,使用范圍：
|
型號
|
M稱
|
允許溫升
|
適用范圍
|
|
YB
|
天然丁苯J緣和護套扁平軟電纜
|
70°C
|
室內無油污場所
|
|
YBF
|
天然丁苯J緣和氯丁護套扁平軟電纜
|
200°C
|
室外及有油污場所
電纜具有不延燃性 |
|
YBZ
|
乙丙J緣和氯丁護套扁平軟電纜
|
200°C
|
|
型號
|
截面mm²
|
芯數
|
|
YB
|
1.5-2.5
|
3、4、5、7、8、10、12
|
|
YBF
|
4-6
|
3、4、5
|
|
YBZ
|
25-70
|
3、4
|
|
型號
|
M稱
|
主要用途
|
|
YB
|
移動扁形橡套電纜
|
作室內起重運輸
機械電源線 |
|
YBF
|
阻燃耐高溫移動扁平形
橡套電纜 |
適用于戶外接觸油污場合具有耐氣候性和非延燃性
|
|
YBZ
|
阻燃耐高溫扁形橡套電纜
|
同YBF具有阻燃性
|
|
規格
|
導體結構
|
電纜參考數據
|
20℃時小J緣電阻MΩ
|
||||
|
外徑上限（寬度×厚度）
|
近似重量
|
20℃大直流電阻
|
|||||
|
芯數×截面積mm2
|
根數/直徑
mm
|
YB YBF
YBZmm2
|
YB YBF
YBZ
Kg/mm
|
不鍍錫
Ω/km
|
鍍錫
Ω/km
|
YB
YBF
|
YBZ
|
|
3×4
|
56/0.30
|
19.6×8.9
|
285
|
4.95
|
5.09
|
50
|
400
|
|
3×6
|
84/030
|
22.0×9.9
|
380
|
3.30
|
3.39
|
||
|
3×10
|
84/0.40
|
27.5×12
|
615
|
1.91
|
1.95
|
||
|
3×16
|
126/0.40
|
31.3×13.3
|
830
|
1.21
|
1.24
|
||
|
3×25
|
196/0.40
|
38.3×15.8
|
1230
|
0.78
|
0.795
|
||
|
3×35
|
276/0.40
|
42.8×17.6
|
1605
|
0.554
|
0.565
|
40
|
300
|
|
3×50
|
396/0.40
|
49.2×20.0
|
2205
|
0.386
|
0.393
|
||
|
3×70
|
360/0.50
|
55.6×22.5
|
2965
|
0.272
|
0.277
|
||
|
3×4+2×1
|
56/0.30+32/0.20
|
25×8.5
|
427
|
4.95
|
5.0
|
50
|
400
|
|
3×6+2×1
|
84/0.30+32/0.20
|
30×12
|
590
|
3.30
|
3.34
|
50
|
400
|
|
3×6+2×1.5
|
84/0.30+30/0.25
|
30×12
|
600
|
3.30
|
3.38
|
50
|
400
|
|
6×2.5+6×1.5
|
49/0.25+30/0.25
|
35×15
|
900
|
7.98
|
8.05
|
50
|
400
|
|
3×4+4×2.5
|
56/0.30+49/0.25
|
32×9
|
520
|
4.95
|
5.03
|
50
|
400
|
|
3×25+1×10
|
196/0.40+84/0.40
|
53×18
|
1800
|
0.78
|
0.81
|
50
|
400
|
|
3×16+1×10
|
126/0.40+84/0.30
|
43×15
|
1200
|
1.21
|
1.27
|
50
|
400
|
|
3×35+1×10
|
276/0.40+84/0.40
|
61×21
|
2500
|
0.554
|
0.56
|
40
|
300
|
|
3×50+1×10
|
396/0.40+84/0.40
|
65×24
|
3200
|
0.386
|
0.392
|
40
|
300
|
