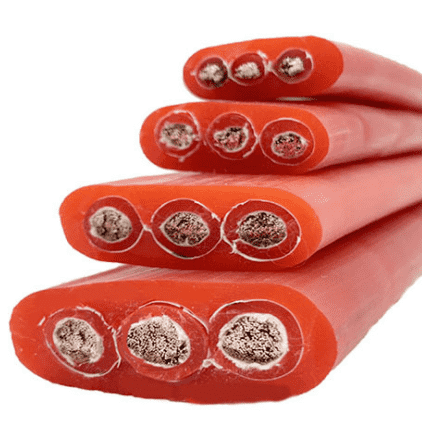

YGVFCB YGCB-HF46R硅橡膠扁平軟電纜
一、硅橡膠扁電纜產品特點：
YGVFCB YGCB-HF46R硅橡膠扁平軟電纜 使用于工作電壓450/750VJ以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。
硅橡膠扁電纜J緣和護套等采用硅橡膠材料。來提高電纜柔軟特性及防腐耐寒等性能。可按顧客需要，在線芯兩側增加鋼絲繩或其他承力元件。
硅橡膠扁電纜主要用于發電、冶金、化工、港口、及礦山等惡劣環境作為移動電器設備之間的電器連接。
硅橡膠扁電纜產品執行標準：
額定電壓：0.6/1kV
工作溫度：-60～＋180℃
二、YGVFCB YGCB-HF46R硅橡膠扁平軟電纜 產品概述：
YGVFCB YGCB-HF46R硅橡膠扁平軟電纜 采用硅橡膠作J緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
三、結構示意圖：
YGCB
|
|
1、多股鍍錫軟銅絲或軟銅絲導體 |
|
2、丁晴聚氯乙烯J緣 |
|
|
3、硅橡膠護套 |
YGCB-YVFR
|
|
1、多股鍍錫軟銅絲或軟銅絲導體 |
|
2、丁晴聚氯乙烯J緣 |
|
|
3、硅橡膠護套 |
YGCB-HF46R
|
|
1、多股鍍錫軟銅絲或軟銅絲導體 |
|
2、F46J緣 |
|
|
3、硅橡膠護套 |
注：
具體規格可根據客戶需要銷售，若長距離懸空或其他原因承受較大的拉力，可在其間加入加強鋼絲，在電纜型號后加入－nT（n表示鋼絲的根數，根據電纜的寬度決定）。
四、硅橡膠扁電纜規格型號：
YGCB YGGB YGZB
表1
型號 | 額定電壓（U0/U）（V） | 芯數 | 標稱截面（mm2) |
YGZB、YGVFZB | 450/750 | 2、3、4、5、7、 | 0.75-2.5 |
YGCB、YGVFCB、YFGCB | 600/1000 | 2、3、4、5 | 4-240 |
表2
型號 | 額定電壓 | M稱 |
YGZB | 450/750 | 中型硅橡膠J緣高溫、防腐、耐油扁平電纜 |
YGVFZB | 450/750 | 中型硅橡膠J緣丁晴護套高溫、防腐、耐油扁平電纜 |
YGCB | 600/1000 | 重型硅橡膠J緣高溫、防腐、耐油扁平電纜 |
YGVFCB | 600/1000 | 重型硅橡膠J緣丁晴護套高溫、防腐、耐油扁平電纜 |
YFGCB | 600/1000 | 重型氟塑料J緣硅橡膠J緣高溫、防腐、耐油扁平電纜 |
五、硅橡膠扁電纜技術數據：
電纜結構參數:
序號 | 芯數×標稱截面（mm2) | 根數/直徑（mm) | 電纜大外徑（mm) | 計算重量(kg/Km) | ||||
YGZB | YGCB | YGCB | YGZB | YGCB | YGCB | |||
1 | 2×0.75 | 24/0.20 | 4.7×7.1 | - | - | 59 | - | - |
2 | 2×1.0 | 32/0.20 | 4.9×7.5 | - | - | 70 | - | - |
3 | 2×1.5 | 30/0.25 | 5.4×8.3 | - | - | 89 | - | - |
4 | 2×2.5 | 49/0.25 | 6.3×9.9 | - | - | 126 | - | - |
5 | 3×0.75 | 24/0.20 | 4.7×9.4 | - | - | 74 | - | - |
6 | 3×1.0 | 32/0.20 | 4.9×10.0 | - | - | 89 | - | - |
7 | 3×1.5 | 30/0.25 | 5.6×11.5 | - | - | 120 | - | - |
8 | 3×2.5 | 49/0.25 | 6.5×13.8 | - | - | 171 | - | - |
9 | 4×0.75 | 24/0.20 | 4.7×11.8 | - | - | 91 | - | - |
10 | 4×1.0 | 32/0.20 | 4.9×12.6 | - | - | 110 | - | - |
11 | 4×1.5 | 30/0.25 | 5.6×14.5 | - | - | 149 | - | - |
12 | 4×2.5 | 49/0.25 | 6.5×17.4 | - | - | 219 | - | - |
13 | 5×0.75 | 24/0.20 | 4.9×14.3 | - | - | 113 | - | - |
14 | 5×1.0 | 32/0.20 | 5.1×14.3 | - | - | 138 | - | - |
15 | 5×1.5 | 30/0.25 | 6.0×17.9 | - | - | 191 | - | - |
16 | 5×2.5 | 49/0.25 | 6.7×12.3 | - | - | 269 | - | - |
