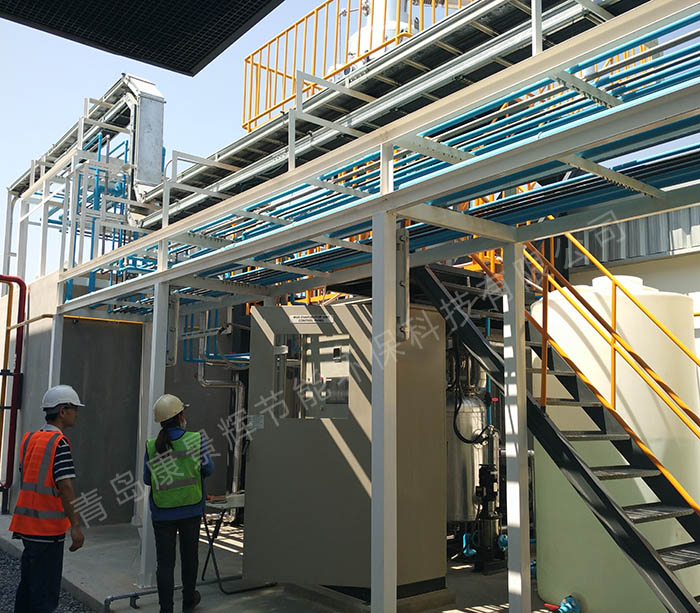

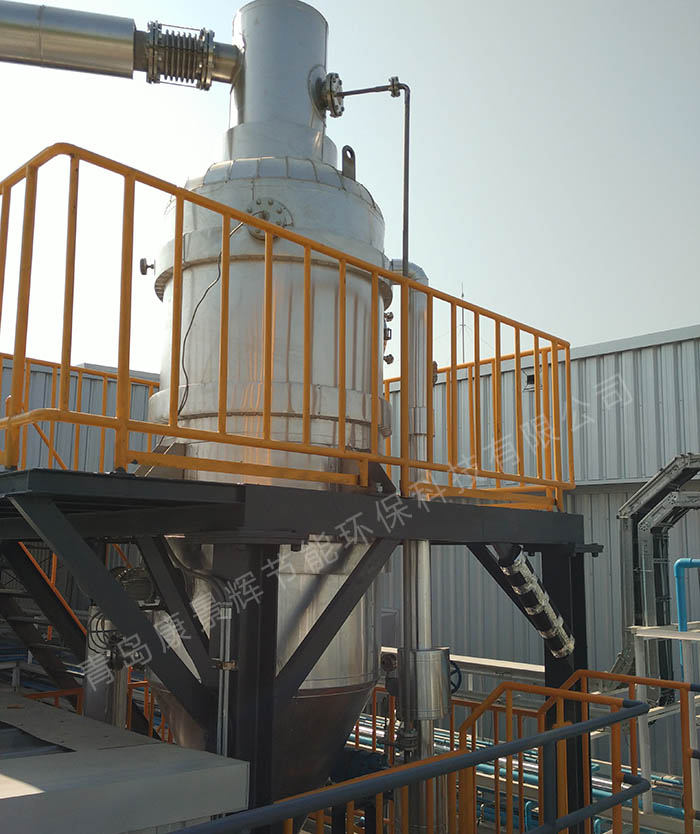

項目名稱：日企駐泰MVR蒸發器處理電鍍廢水工程案例
蒸發器類型：MVR蒸發器
設備規格：蒸發量200t/d
項目概述：電鍍廢水蒸發結晶。本項目針對水質條件采用MVR蒸發器。
工藝流程描述：
蒸發系統的流程：
原水→預熱系統→強制循環加熱器→強制循環分離器→稠厚器→離心機→固體產出。
原液首先和返回的母液進入預熱系統預熱；
預熱后的混合液再進入MVR強制循環蒸發器的循環泵的進口，物料經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然后在結晶器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在結晶器底部。經過蒸發后，結晶器的料液濃度上升，物料濃度達到設定值，排出分離器，進入稠厚器，再進入離心機，得到晶體，母液返回預熱系統。
二次蒸汽流程：
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽進入蒸汽壓縮機入口，溫度提高。在沿著二次蒸汽出口管道進入加熱器的蒸汽程。
二次蒸汽在加熱器中換熱后冷凝成水，去往預熱器為原料預熱。
