關鍵詞：硫酸鋅MVR蒸發器設計要點
一、根據硫酸鋅的特性選擇蒸發器
硫酸鋅的物料特性：
硫酸鋅，別名皓礬。無色或白色晶體，顆?；蚍勰?，無氣味。在干燥空氣中易風化，280℃失去全部結晶水，500℃以上分解。1g硫酸鋅溶于0.6ml水、2.5ml甘油，不溶于乙醇。pH約4.5。含1分子結晶水的硫酸鋅,不易結塊，相對密度1.97，熔點100℃，有刺激性。用于制造立德粉，并用作媒染劑、收斂劑、木材防腐劑等。
硫酸鋅的溶解度：
根據硫酸鋅的溶解度曲線，硫酸鋅30℃的時候過飽和結晶為七水硫酸鋅，30℃到70℃結晶為六水硫酸鋅，70℃以上才能達到一水硫酸鋅，所以出料溫度不能＜70℃避免大量的水被結晶體帶走，同時考慮硫酸鋅30℃的時候過飽和結晶，有晶體在蒸發系統內，如果用降膜循環工藝會導致加熱室列管堵塞，影響蒸發量或造成系統無法正常運轉，所以我們選擇強制循環工藝。
二、壓縮機的選擇
硫酸鋅溶液的沸點升高：
根據硫酸鋅的沸點情況介紹，硫酸鋅溶液的沸點升高不是很高，在較高的情況下，硫酸鋅的沸點只升高了5℃。而理論計算壓縮機溫升10℃，為保證蒸發量增加安全系數2℃溫升。為此壓縮機需要溫升12℃建議選用離心式蒸汽壓縮機，具有生產能力大、運行穩定、維護率低、噪音低、電效率高等諸多優點。離心機選用臥式螺旋過濾離心機，具有機器體積小，功率低，噪音低、對固體顆粒破壞小等優點。
本方案中硫酸鋅內有氯離子300-1000mg/l，PH值偏酸性，為了延長設備的使用壽命，為此換熱器使用TA2材質。管板使用復合鈦板，其他過料部分選擇2205雙相鋼。

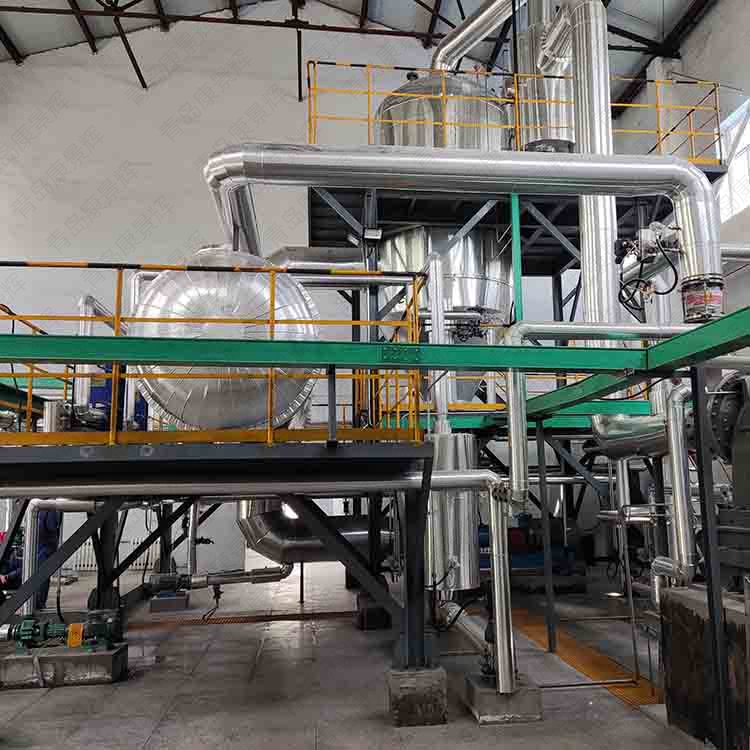

鑒于硫酸鋅的上述特性，青島康景輝建議使用MVR蒸發器，該系統設計時根據硫酸鋅物料的濃度、處理量及一次性投資的概算來做技術方案，所設計出的硫酸鋅MVR蒸發器具有蒸發強度大、氣液夾帶小、蒸汽利用率高、運行周期長、穩定性高等特點。
