??ZR-KX-HA-FVP阻燃補償導線
耐高溫200℃補償導線ZR-KX-HA-FGP氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線
一：產品特點及用途一般用聚氯乙烯J緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料J緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。本質放心防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：產品執行標準GB/T4989-94（等效采用IEC584-3標準）
三：使用特性1． 導體高工作溫度：耐熱：聚全氟乙丙烯（F46）200℃
可溶性聚四氟乙烯260℃，硅橡膠180℃
普通：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料J緣和護套小為電纜外徑的10倍
四：基本型號及M稱KX-FF46-RP1 KX-HA-FFRP? KX-GA-VV KX-HA-FGR
1：熱電偶用補償導線
?
|
KX-GA-VV |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
KX-GA-VVR |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
|
KX-GA-VVP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA-VVRP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FF |
氟塑料J緣和護套準確K分度號熱電偶補償導線 |
|
KX-HA-FFR |
氟塑料J緣和護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FFP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FFRP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FG |
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償導線 |
|
KX-HA-FGR |
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FGP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FGRP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FV |
氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
KX-HA-FVR |
氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FVP |
氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FVRP |
氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-GA-YJV |
交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
KX-GA-YJVR |
交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
|
KX-GA-YJVP |
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA-YJVRP |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-GA-YDYD |
低煙無鹵J緣和護套準確K分度號熱電偶補償導線 |
|
KX-GA- YDYD R |
低煙無鹵J緣和護套準確K分度號熱電偶補償軟導線 |
|
KX-GA- YDYD P |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA- YDYD RP |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
| 注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可，
阻燃型補償導線型號前加ZR，ZR192為PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 |
|

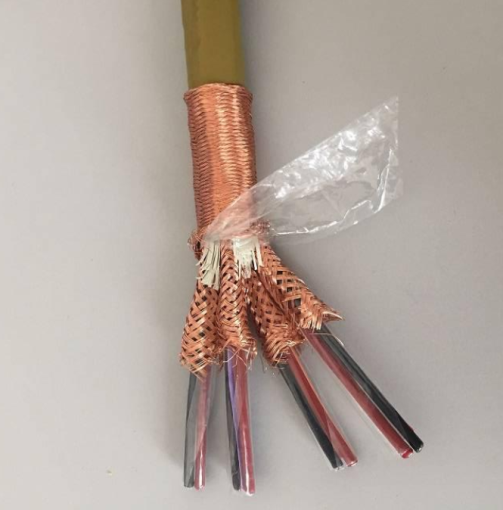

全稱：氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償電纜
KX-HA-FVP補償電纜詳細參數
| 導體材質:?正為鎳鉻----負為鎳硅 ? 準確熱電偶補償電纜 ? ? 分度號K型 |
|
J緣材料：高溫氟塑料J緣 ?顏色：正為紅色??負為黑色 J緣溫度：-20-180℃ |
| 護套材料 阻燃聚氯乙烯護套 ?顏色：灰色???溫度：-20-105 |
| 可根據需要提供聚乙烯（Y）J緣、?交聯聚乙烯（YJ）J緣補償電纜。 |
| 屏蔽材質：銅絲屏蔽或鍍錫屏蔽 |
| J緣電阻:?25MΩ.km |
| 電壓試驗：1000 V/1min |
| 阻燃性能：符合GB/T18380-2001阻燃標準中A、?B、?C類規定 |
| 熱電動勢及允差：準確?8137?±60（±1.5℃） |
?KX-HA-FVP補償電纜規格
| 導線規格 | A類導體 | R類導體 | 20℃時往復電阻≤Ω/m |
| 2×0.5?mm2 | 1/0.80 | 7/0.30 | 2.2 |
| 2×1.0?mm2 | 1/1.13 | 7/0.43 | 1.1 |
| 2×1.5?mm2 | 1/1.37 | 7/0.52 | 0.73 |
| 2×2.5?mm2 | 1/1.76 | 19/0.41 | 0.44 |
| 電纜規格 | ? | ? | ? |
| 1×2×0.5 | 7×2×2.5 | 2×2×1.0 | 5×2×1.0 |
| 1×2×1.0 | 8×2×0.5 | 2×2×1.5 | 5×2×1.5 |
| 1×2×1.5 | 8×2×1.0 | 2×2×2.5 | 10×2×1.5 |
| 1×2×2.5 | 8×2×1.5 | 3×2×0.5 | 10×2×2.5 |
| 5×2×2.5 | 8×2×2.5 | 3×2×1.0 | 12×2×0.5 |
| 6×2×0.5 | 9×2×0.5 | 3×2×1.5 | 12×2×1.0 |
| 6×2×1.0 | 9×2×1.0 | 3×2×2.5 | 12×2×1.5 |
| 6×2×1.5 | 9×2×1.5 | 4×2×0.5 | 12×2×2.5 |
| 6×2×2.5 | 9×2×2.5 | 4×2×1.0 | 14×2×0.5 |
| 7×2×0.5 | 10×2×0.5 | 4×2×1.5 | 14×2×1.0 |
| 7×2×1.0 | 10×2×1.0 | 4×2×2.5 | 14×2×1.5 |
| 7×2×1.5 | 2×2×0.5 | 5×2×0.5 | 14×2×2.5 |
| 16×2×1.5 | 19×2×0.5 | 19×2×1.5 | 16×2×0.5 |
| 16×2×2.5 | 19×2×1.0 | 19×2×2.5 | 16×2×1.0 |
