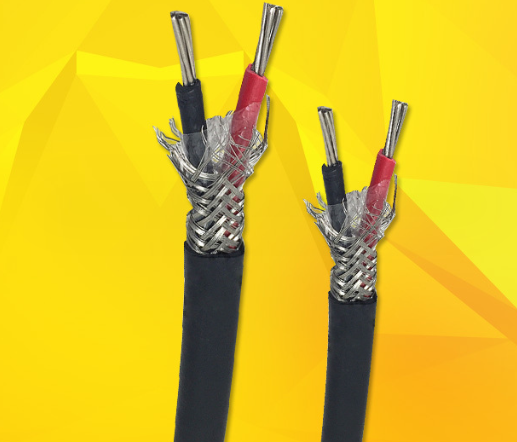

?低煙無鹵護套熱電偶用補償導線適用范圍
低煙無鹵護套熱電偶用補償導線主要適用于核電站、地鐵、艦船、高層建筑、圖書館、車站、機場等人流密集、要求放心高的場所。
低煙無鹵護套熱電偶用補償導線產品特點
●電纜燃燒時鹵化氫氣體釋放量低。
●電纜燃燒時發煙量少，透光率高。
●電纜具有（A、B、C）不同阻燃特性。
低煙無鹵阻燃熱電偶用補償電纜技術特性
●電纜每對20℃往復電阻符合GB/T4989-94規定。
●電纜熱電特性符合GB/T4989-94規定。
●電纜燃燒時透光率不小于60%。
●PH值不小于4.3。
低煙無鹵護套熱電偶用補償導線產品型號與M稱見表1
表1
|
型 號
|
M稱
|
||
|
WDZA
?
?
WDZB
?
?
WDZC
|
SC
RC
KCA
KCB
KX
NX
NC
EX
JX
TX
|
YJY
|
交聯聚乙烯J緣聚烯烴護套無鹵低煙阻燃（A、B、C）（S、 R、K、N、E、J、T）型熱電偶用補償電纜
|
|
YJYP3
|
交聯聚乙烯J緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙阻燃（A、B、C） （S 、R、K、N、E、J、T）型熱電偶用補償電纜
|
||
|
YJYP3/23
|
交聯聚乙烯J緣鋁塑復合帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃（A、B、C） （S、R、K、N、E、J、T）型熱電偶用補償電纜
|
||
?
低煙無鹵護套熱電偶用補償導線規格（見表2）
表2
|
對數
|
標稱截面mm2
|
線芯結構
|
|
|
1～30
|
0.2
|
0.52
|
7/0.20
|
|
0.5
|
0.80
|
7/0.30
|
|
|
1.0
|
1.13
|
7/0.43
|
|
|
1.5
|
1.37
|
7/0.52
|
|
|
2.5
|
1.76
|
7/0.41
|
|
?
低煙無鹵護套熱電偶用補償導線分類和等標志（見表3）
表3
|
類別
|
標志
|
允差等及標志
|
|
|
普通
|
準確
|
||
|
一般用
|
Ｇ
|
Ｂ（或省略）
|
Ａ或Ｓ
|
|
耐熱用
|
Ｈ
|
||
?
低煙無鹵護套熱電偶用補償導線的溫度范圍、熱電動勢允差及往復電阻（見表4）
表4
|
型號
|
使用分類
|
電線電纜溫度范圍
|
熱電動勢允差
|
熱電偶測量端溫度℃
|
往復電阻在２０℃長度為１m截面積1mm2不大于Ω
|
|
|
準確
±uv
|
普通
±uv
|
|||||
|
ＳＣ
ＲＣ
|
Ｇ
Ｈ
|
0~100
0~200
|
30（2.5℃）
-
|
60（5.0℃）
60（5.0℃）
|
1000
|
0.05
|
|
ＫＣ
|
Ｇ
Ｈ
|
0~100
0~150
|
60（1.5℃）
-
|
100（2.5℃）
100（5.0℃）
|
900
|
0.7
|
|
ＫＸ
|
Ｇ
Ｈ
|
-20~100
-40~200
|
60（1.5℃）
60（1.5℃）
|
100（2.5℃）
100（2.5℃）
|
900
|
1.1
|
|
ＥＸ
|
Ｇ
Ｈ
|
-20~100
-40~200
|
120（1.5℃）
120（1.5℃）
|
200（2.5℃）
200（2.5℃）
|
500
|
1.25
|
|
ＪＸ
|
Ｇ
Ｈ
|
-20~100
-40~200
|
85（1.5℃）
85（1.5℃）
|
140（2.5℃）
140（2.5℃）
|
500
|
0.65
|
|
ＴＸ
|
Ｇ
Ｈ
|
-20~100
-40~200
|
30（0.5℃）
48（0.8℃）
|
60（1.0℃）
90（1.5℃）
|
300
|
0.52
|
注：本表所列允差用微伏表示，用攝氏度表示的允差與熱電偶測量端的溫度有關，括號中的溫度值是按表列熱電偶測量端溫度換算的。
低煙無鹵阻燃熱電偶用補償電纜色別標志（見表5）
表5
|
J緣顏色
|
護套顏色
|
||||||||||
|
型號
|
RC
SC
|
KC
|
KX
|
EX
|
JX
|
TX
|
NC
NX
|
一般用
|
耐熱用
|
||
|
正
|
紅
|
紅
|
紅
|
紅
|
紅
|
紅
|
紅
|
普通
|
準確
|
普通
|
準確
|
|
負
|
綠
|
藍
|
黑
|
棕
|
紫
|
白
|
灰
|
黑
|
灰
|
黑
|
黃
|
?
交貨長度及包裝
●成品電線交貨長度不短于100m。
●允許長度不小于20m短段交貨，其數量不超過交貨總長度的10%。
●根據雙方協議，允許以任何長度交貨。
